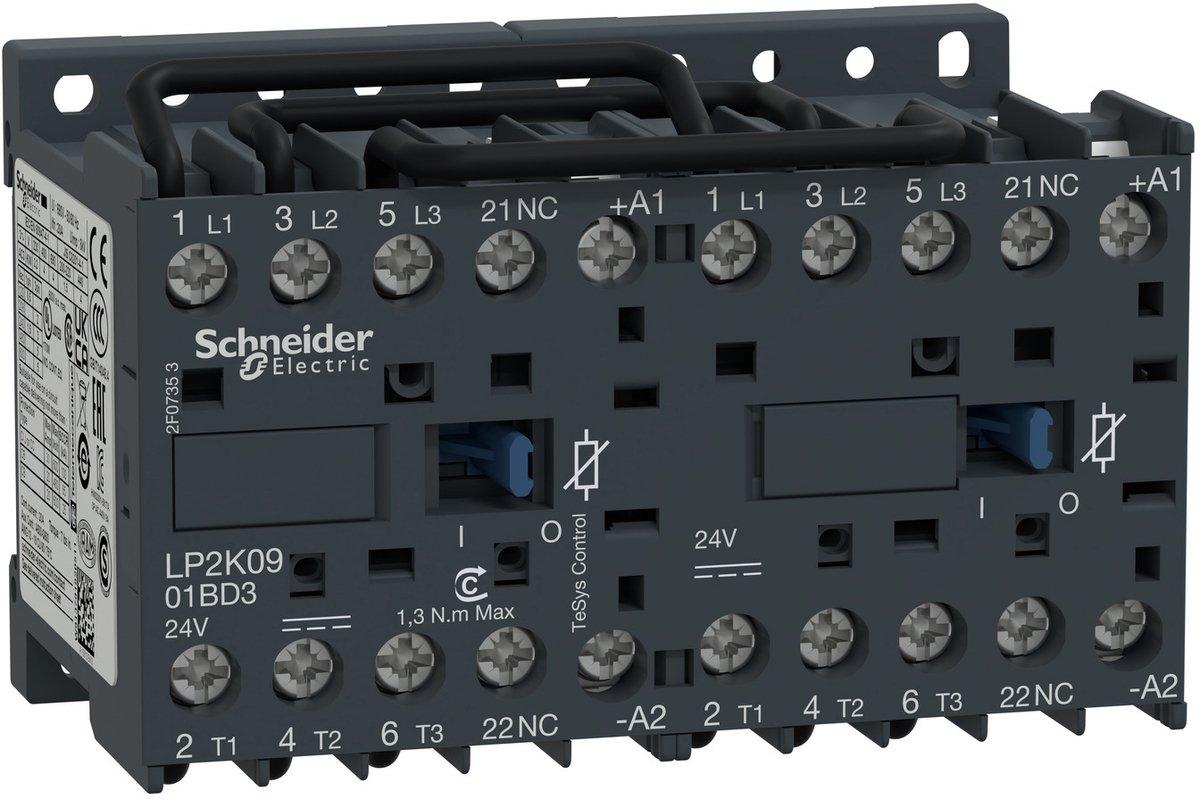

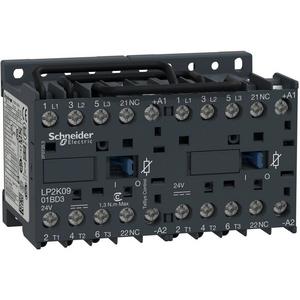

Wendeschütz TeSys LP2 K 3P AC 3 440V 9 A Spule 24 V DC
SCHÄCKE Art.Nr.:
2770563
Hersteller-Art.Nr.:
LP2K0901BD3
- Type:
- LP2K0901BD3
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung
Wendeschützkombination, 3p+1Ö, 4kW/400V/AC3, 9A, Spule 24V DC. Produktbereich: TeSys K - Kurzbezeichnung des Geräts: LP2K - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3, AC-4 - Erläuterungen zum Gerät: vorgefertigt mit reversierender Leistungssammelschiene - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: 690 V AC 50/60 Hz für Signalschaltkreis, 690 V AC 50/60 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 16 A ( 70 °C) bei 690 V AC AC-1 für Hauptstromkreis, 20 A ( 50 °C) bei 440 V AC AC-1 für Hauptstromkreis, 9 A bei 440 V AC AC-3 für Hauptstromkreis - Motorleistung (kW): 2.2 kW bei 220 - 230 V AC 50/60 Hz, 4 kW bei 380 - 415 V AC 50/60 Hz, 4 kW bei 440 V AC 50/60 Hz, 4 kW bei 480 V AC 50/60 Hz, 4 kW bei 500 - 600 V AC 50/60 Hz, 4 kW bei 660 - 690 V AC 50/60 Hz - Aufbau der Hilfskontakte: 1 NC - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei 50 °C für Signalschaltkreis, 20 A bei 50 °C
Zubehör
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Schützkombination |
|
| Produktlinie(n) |
TeSys k
|
|---|---|
| Überverpackung |
20
|
| Type |
LP2K0901BD3
|
| Hersteller Artikelnummer |
LP2K0901BD3
|
| Hersteller EAN |
3389110498318
|
| Ursprungsland |
FR
|

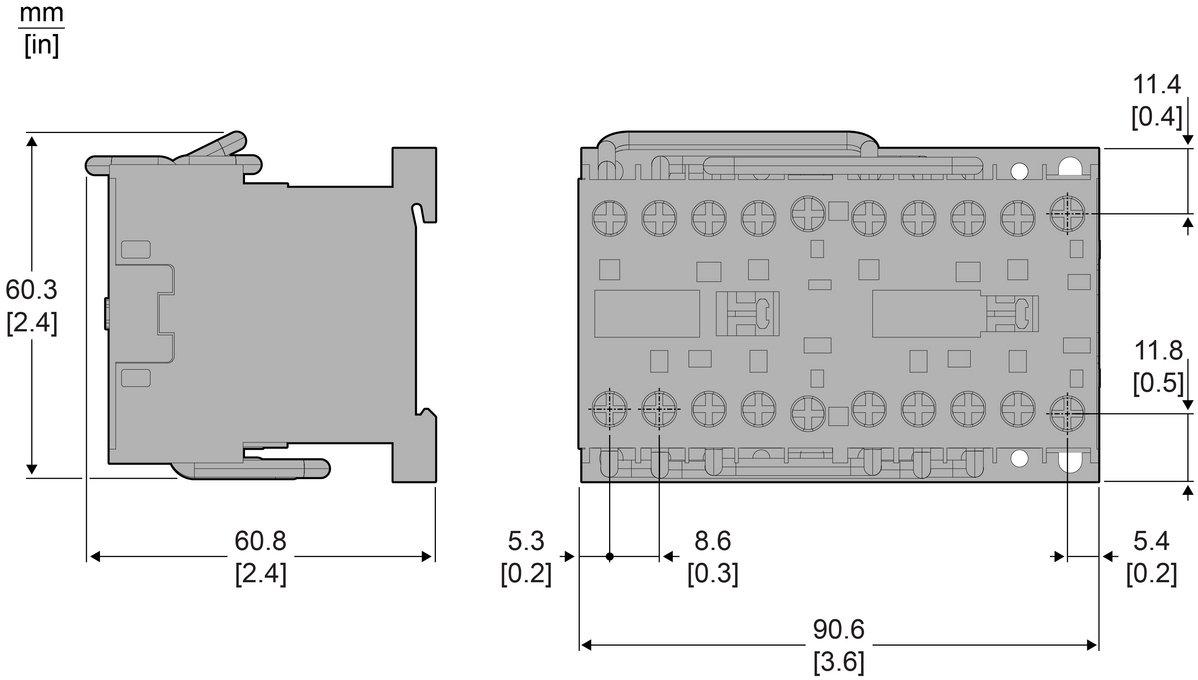

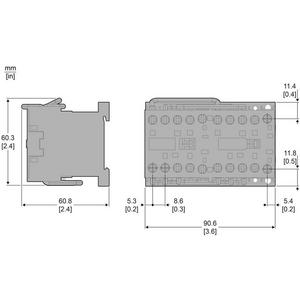

| Tiefe |
57 mm
|
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss
|
| Spannungsart zur Betätigung |
DC
|
| Höhe |
58 mm
|
| Geeignet für Tragschienenmontage |
nein
|
| Breite |
90 mm
|
| Funktion |
Wendeschütz
|
| Zolltarifnummer |
85364190
|
|---|---|
| Anzahl der Hilfskontakte als Schließer |
0
|
| Anschlussart Hauptstromkreis |
Schraubanschluss
|
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
9 A
|
| Anzahl der Schließer als Hauptkontakte |
3
|
| Spannungsart der Betriebsspannung |
DC
|
| Betriebsspannung DC |
440
|
| Anzahl der Hilfskontakte als Öffner |
1
|
| Anzahl der Öffner als Hauptkontakte |
0
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
4 kW
|
| Schutzart (IP) |
IP20
|
| Bemessungssteuerspeisespannung DC |
24 V
|
| Bemessungsbetriebsleistung NEMA |
3,73 kW
|
